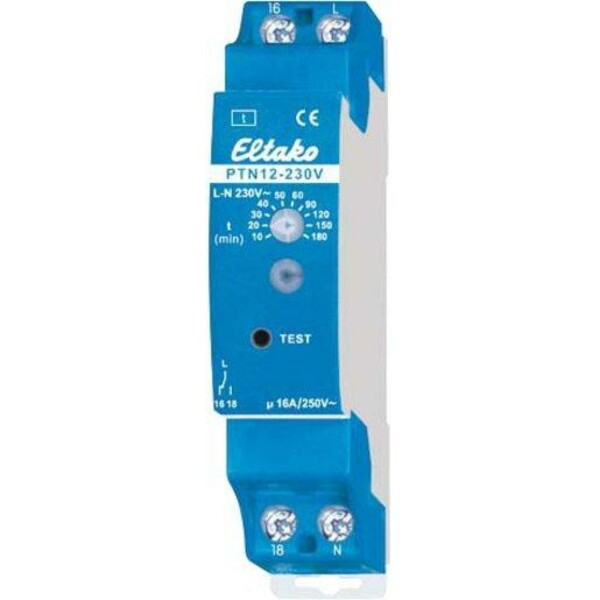

Eltako PRÜFTASTER FÜR NOTLEUCHTEN (PTN12-230V)

Prüftaster, 1 Wechsler 16A/250V AC. Rückfallverzögerung zwischen 10 und 180 Minuten einstellbar. Stand-by-Verlust nur 0,5Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Versorgungsspannung 230V, 50/60Hz. Rückfallverzögerung 10, 20, 30, 40, 50, 60, 90, 120, 150 und 180 Minuten mit Drehschalter einstellbar. Wenn die Versorgungsspannung anliegt leuchtet die grüne LED. Die Notbeleuchtung mit eigener Akkuversorgung wird an die Klemmen 16 und N ­angeschlossen und liegt dadurch an der Versorgungsspannung. Mit dem Betätigen der TEST-Taste am PTN12 zieht das Relais an und der Kontakt wechselt von 16 nach 18. Dadurch wird die Notbeleuchtung von der Versorgungsspannung getrennt und die gelbe LED leuchtet. Gleichzeitig wird die eingestellte Zeit gestartet, an deren Ende das Relais abfällt, der Kontakt von 18 nach 16 zurückschaltet und die Notbeleuchtung wieder an der Versorgungsspannung liegt. Während des Zeitablaufs blinkt die grüne LED gleichmäßig.
