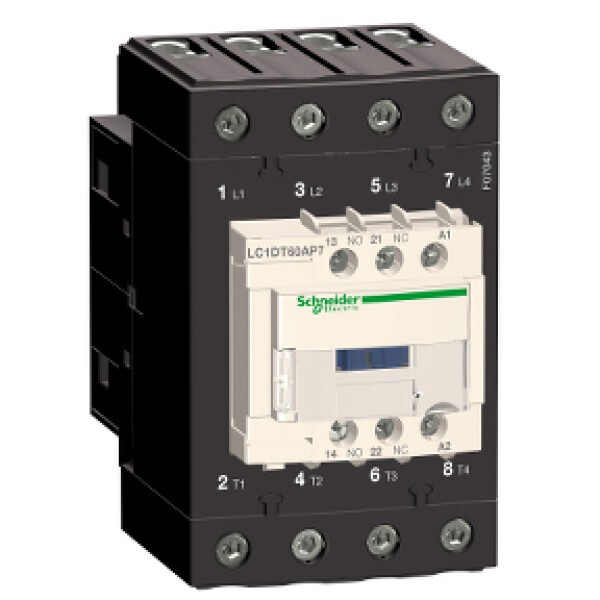

Schneider Electric SCHÜTZ 4P 60A-AC1 1S1O 230VAC (LC1-DT60AP7)
Lieferzeit: Im Versandlager lagernd - versandbereit in 24-48 Stunden
Art.Nr.: LC1DT60AP7
Gewicht: 1 kg
Hersteller:
Schneider Electric
Bewertung:
EUR
224.53
EUR224.53
inkl. 20 % USt
Produktbeschreibung
Leistungsschütz, 4p+1S+1Ö, 60A/AC1, Spule 230V 50/60Hz. Produktbereich: TeSys D - Produkt oder Komponententyp: Schütz - Kurzbezeichnung des Geräts: LC1D - Anwendung des Schützes: Widerstandslast - Nutzungskategorie: AC-1 - Beschreibung der Pole: 4P - Zus. des Polkontakts: 4 NO - Betriebsbemessungsspannung Ue: 300 V DC für Hauptstromkreis, 690 V AC 25 - 400 Hz für Hauptstromkreis - Aufbau der Hilfskontakte: 1 S + 1 Ö - Überspannungskategorie: III - knv. off. therm. Strom Ith: 10 A bei 60 °C für Signalschaltkreis, 60 A bei 60 °C für Hauptstromkreis - Irms Nenneinschaltleistung: 140 A AC für Signalschaltkreis gemäß IEC 60947-5-1, 250 A DC für Signalschaltkreis gemäß IEC 60947-5-1, 800 A bei 440 V für Hauptstromkreis gemäß IEC 60947 - Nennkurzzeitstrom Icw: 100 A 1 s Signalschaltkreis, 120 A 500 ms Signalschaltkreis, 140 A 100 ms Signalschaltkreis, 165 A 40 °C 1 min. Hauptstromkreis, 320 A 40 °C 10 s Hauptstromkreis, 72 A 40 °C 10 min. Hauptstromkreis, 720 A 40 °C 1 s Hauptstromkreis - zuTechnische Details:
| Name | Wert |
|---|---|
| Produktlinie(n) | TeSys D |
| Type | LC1-DT60AP7 |
| Hersteller Artikelnummer | LC1DT60AP7 |
| Bemessungssteuerspeisespannung bei AC 50 Hz | 230 V |
| Bemessungssteuerspeisespannung bei AC 60 Hz | 230 V |
| Spannungsart zur Betätigung | AC |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 4 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 60 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 60 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 15 kW |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Geeignet für Reiheneinbau | nein |
Hersteller-Information
Hinweis:
Trotz sorgfältiger Datenpflege behalten wir uns technische Änderungen, Irrtümer sowie Abweichungen der Bild- & Textinhalte gegenüber dem Originalgerät vor.
