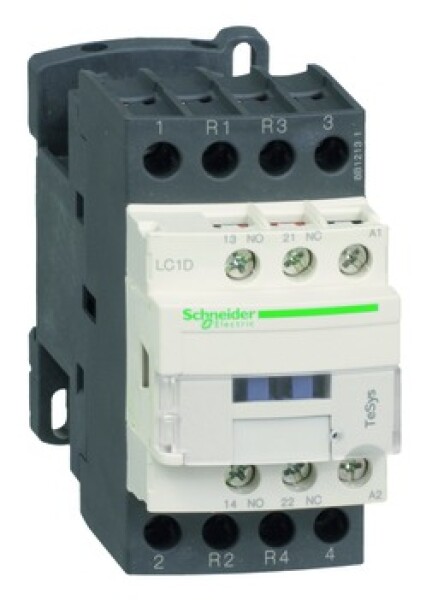

Schneider Electric SCHÜTZ 2S2O 32A-AC1 1S1O 230V (LC1D188P7)
EUR84.22 inkl. 20 % USt zzgl. Versandkosten
Lieferzeit: Im Versandlager lagernd - versandbereit in 24-48 Stunden
Art.Nr.: LC1D188P7
Gewicht: 0,5 kg
Bewertung:
Produktbeschreibung
Leistungsschütz, 2S+2Ö, 32A/AC1, Spule 230V 50/60Hz. Produktbereich: TeSys D - Produkt oder Komponententyp: Schütz - Kurzbezeichnung des Geräts: LC1D - Anwendung des Schützes: Widerstandslast - Nutzungskategorie: AC-1 - Beschreibung der Pole: 4P - Zus. des Polkontakts: 2 NO + 2 NC - Betriebsbemessungsspannung Ue: 300 V DC für Hauptstromkreis, 690 V AC 25 - 400 Hz für Hauptstromkreis - Aufbau der Hilfskontakte: 1 S + 1 Ö - Überspannungskategorie: III - knv. off. therm. Strom Ith: 10 A bei 60 °C für Signalschaltkreis, 32 A bei 60 °C für Hauptstromkreis - Irms Nenneinschaltleistung: 140 A AC für Signalschaltkreis gemäß IEC 60947-5-1, 250 A DC für Signalschaltkreis gemäß IEC 60947-5-1, 300 A bei 440 V für Hauptstromkreis gemäß IEC 60947 - Nennkurzzeitstrom Icw: 100 A 1 s Signalschaltkreis, 120 A 500 ms Signalschaltkreis, 140 A 100 ms Signalschaltkreis, 145 A 40 °C 10 s Hauptstromkreis, 240 A 40 °C 1 s Hauptstromkreis, 40 A 40 °C 10 min Hauptstromkreis, 84 A 40 °C 1 min Hauptstromkreis.
Technische Details:
| Name | Wert |
|---|---|
| Produktlinie(n) | TeSys D |
| Type | LC1D188P7 |
| Hersteller Artikelnummer | LC1D188P7 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 18 A |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Öffner als Hauptkontakte | 2 |
| Anzahl der Schließer als Hauptkontakte | 2 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7,5 kW |
| Geeignet für Reiheneinbau | nein |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 32 A |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 V |
| Bemessungssteuerspeisespannung AC 60 Hz | 230 V |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart zur Betätigung | AC |
| Höhe | 91 mm |
| Tiefe | 99 mm |
| Breite | 45 mm |
Sicherheitshinweise
Warnhinweise
Bitte beachten Sie, dass elektrotechnische Arbeiten ausschließlich Fachelektrikern vorbehalten sind oder unter deren Aufsicht und Durchführung durchgeführt werden müssen.
